Toplayıcı / taşıyıcı yağmur suyu, kanalizasyon ve fiber kablo hatlarında kontrol, müdahale, havalandırma, bağlantı, dönüş gibi amaçlar için kullanılan beton sistemlerdir.

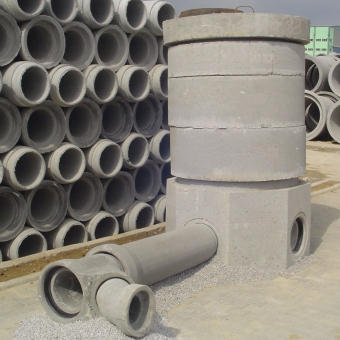

Beton muayene baca tabanı (veya yaygın adıyla logar tabanı), kanalizasyon ve yağmur suyu hatlarının temel yapı taşlarından biridir. Boruların birleştiği, yön değiştirdiği veya temizlik müdahalelerinin yapıldığı bu nokta, sistemin sızdırmazlığı ve akışkanlığı için kritiktir.
Genellikle prefabrik (hazır) veya yerinde dökme olarak iki şekilde karşımıza çıkar. İşte teknik detaylar ve dikkat edilmesi gerekenler:
1. Temel Bileşenler ve Yapısı
İyi bir baca tabanı sadece düz bir beton blok değil, mühendislik harikası bir "yönlendirici" olmalıdır:
-
Kinet (Akış Kanalı): Suyun türbülans oluşturmadan akmasını sağlayan kanal. Boru çapıyla uyumlu olmalıdır.
-
Banket: Kanalların dışında kalan, personelin üzerine basabileceği eğimli düzlük. Genellikle merkeze doğru %5-%10 eğimli yapılır ki atıklar tabanda birikmesin.
-
Sızdırmazlık Contaları: Boru giriş ve çıkışlarında suyun dışarı sızmasını veya yeraltı suyunun sisteme girmesini engeller.
2. Prefabrik vs. Yerinde Dökme
| Özellik | Prefabrik (Hazır) Taban | Yerinde Dökme |
| Hız | Çok hızlımontaj, hemen üzerine ekleme yapılabilir. | Betonun kürlenmesi için beklenmelidir. |
| Sızdırmazlık | Fabrika ortamında yüksek kaliteli contalarla üretilir. | İşçilik hatasına açıktır, sızıntı riski daha yüksektir. |
| Dayanıklılık | Genellikle C30/37 ve üzeri yüksek dozajlı beton kullanılır. | Beton kalitesi saha şartlarına bağlıdır. |
| Maliyet | İlk alımda pahalı görünebilir ama işçilikten tasarruf sağlar. | Malzeme ucuzdur ancak işçilik ve zaman maliyeti yüksektir. |
3. Uygulama Esnasında Kritik Noktalar
-
Zemin Hazırlığı: Tabanın oturacağı zemin iyice sıkıştırılmalı ve mutlaka grogravür (tesviye betonu) üzerine yerleştirilmelidir. Aksi takdirde zamanla oturma yapıp boruları kırabilir.
-
Kot Farkı: Akışın sürekliliği için giriş ve çıkış boruları arasındaki milimetrik eğim hesaplarına sadık kalınmalıdır.
-
Sülfata Dayanım: Atık su asidiktir. Bu yüzden taban üretiminde kullanılan betonun sülfata dayanıklı çimento (SDÇ) ile yapılması ömrünü uzatır.
Önemli Not: Eğer bu taban bir ana arterde veya ağır araç trafiğinin olduğu bir noktada kullanılacaksa, üzerine gelecek yük miktarına göre donatı (çelik hasır) miktarı artırılmalıdır.
